I. A importância da fonte de calor
O revestimento por evaporação é uma das técnicas importantes na deposição física de vapor (PVD). Seu princípio fundamental é aquecer o material de revestimento para evaporá-lo em átomos ou moléculas gasosas, que então se depositam na superfície do substrato para formar uma película fina. A fonte de calor, como componente chave no fornecimento de energia, afeta diretamente a taxa de evaporação, a qualidade do filme (como uniformidade, densidade e pureza) e a estabilidade do processo.
II. Tipos comuns de fontes de calor e características operacionais
Atualmente, as fontes de calor comumente usadas no revestimento evaporativo se enquadram principalmente em quatro categorias: aquecimento por resistência, aquecimento por feixe de elétrons, aquecimento por laser e aquecimento por indução. Devido aos diferentes métodos de aquecimento, essas fontes de calor apresentam diferenças significativas na densidade de energia, na precisão do controle de temperatura e nos materiais aplicáveis.
1. Fontes de aquecimento por resistência
O aquecimento por resistência usa aquecimento Joule gerado pela corrente que flui através de um elemento de aquecimento (como fio de tungstênio, barco de molibdênio, folha de tântalo, etc.) para aquecer indiretamente o material de revestimento. Ele tem uma estrutura simples, baixo custo e é fácil de operar, o que o torna adequado para metais com baixo ponto de-ponto de fusão-(como alumínio, cobre e prata) e alguns materiais compostos. No entanto, sua densidade de energia é baixa, dificultando a evaporação de materiais com alto ponto de -ponto de fusão-, e o elemento de aquecimento pode reagir quimicamente com o material de evaporação, levando à contaminação do filme.
2. Fonte de aquecimento por feixe de elétrons
O aquecimento por feixe de elétrons utiliza elétrons de alta-velocidade para bombardear a superfície do material de revestimento, convertendo energia cinética em energia térmica para atingir a evaporação. Possui densidade de energia extremamente alta (até 10⁴-10⁶ W/cm²), permitindo a evaporação de metais de alto-ponto de fusão (como tungstênio, molibdênio e titânio), cerâmicas e compostos refratários. Como o material é bombardeado diretamente pelo feixe de elétrons, evita-se a contaminação por elementos de aquecimento, resultando em alta pureza do filme. No entanto, a estrutura do equipamento é complexa, o custo é alto e são necessárias condições rigorosas de vácuo.
3. Fonte de aquecimento a laser
O aquecimento a laser concentra um feixe de laser de alta-potência na superfície do material de revestimento, utilizando a absorção de luz para obter rápido aquecimento e evaporação local. Ele oferece alta densidade de energia, áreas de aquecimento precisas e controláveis e uma pequena zona-afetada pelo calor, tornando-o adequado para preparação de filmes finos em nanoescala e revestimento de substratos-sensíveis ao calor. Além disso, o aquecimento a laser não é-de contato nem{6}}poluente e pode evaporar vários materiais (incluindo materiais compósitos e gradientes). Contudo, os sistemas laser são caros, têm baixa eficiência de conversão de energia e dependem das características de absorção de luz do material.
4. Fonte de aquecimento por indução
O aquecimento por indução é baseado no princípio da indução eletromagnética, gerando correntes parasitas dentro do material de revestimento condutor para causar aquecimento e evaporação ou aquecendo indiretamente materiais não{0}}condutores por meio de um cadinho aquecido. Oferece boa uniformidade de aquecimento e alta precisão de controle de temperatura, tornando-o adequado para processos de revestimento contínuo na produção em massa. O aquecimento por indução é livre de contaminação de eletrodos e fácil de manter, mas sua densidade de energia é relativamente baixa, usada principalmente para a evaporação de materiais de ponto de fusão médio-a-baixo.
III. Principais considerações para a seleção da fonte de calor
1. Características do material de revestimento
- Ponto de fusão: Para materiais com baixo ponto de fusão (<1500℃), resistance heating is preferred; for high melting point materials (>2.000 graus), deve ser usado feixe de elétrons ou aquecimento a laser.
- Reatividade Química: Materiais altamente reativos (como metais alcalinos e elementos de terras raras) devem evitar contato direto com elementos de aquecimento por resistência; feixe de elétrons ou aquecimento a laser (método sem{0}}contato) é o preferido.
- Requisitos de pureza: filmes de alta-pureza são necessários para filmes ópticos e semicondutores de alta-precisão; Recomenda-se aquecimento por feixe de elétrons ou laser para reduzir a contaminação do elemento de aquecimento.
2. Requisitos de qualidade do filme
- Uniformidade: Para revestimento de substrato-de grandes áreas, a uniformidade da fonte de calor é crucial; o aquecimento por indução e o aquecimento por feixe de elétrons de varredura oferecem vantagens nesse sentido.
- Densidade e adesão: fontes de calor de alta densidade de-energia-(feixe de elétrons, laser) resultam em maior energia cinética das partículas evaporadas, levando a maior densidade e adesão do filme durante a deposição.
- Deposition Rate: Resistance heating offers a lower deposition rate (suitable for thin layers or slow deposition), while electron beams and lasers can achieve high-speed evaporation (>100nm/s).
3. Economia de Processo
- Custo do equipamento: O equipamento de aquecimento por resistência é o mais barato, enquanto o equipamento de laser e feixe de elétrons é mais caro; a escolha deve ser baseada na escala de produção e no orçamento.
- Consumo e eficiência de energia: O aquecimento por indução e o aquecimento por resistência têm maior eficiência de conversão de energia (50%-70%), enquanto o aquecimento a laser tem menor eficiência (geralmente <30%).
- Custos de manutenção: Os elementos de aquecimento por resistência são propensos ao desgaste e requerem substituição frequente; pistolas de feixe de elétrons e cabeçotes de laser têm custos de manutenção mais elevados, mas vida útil mais longa.
Conclusão

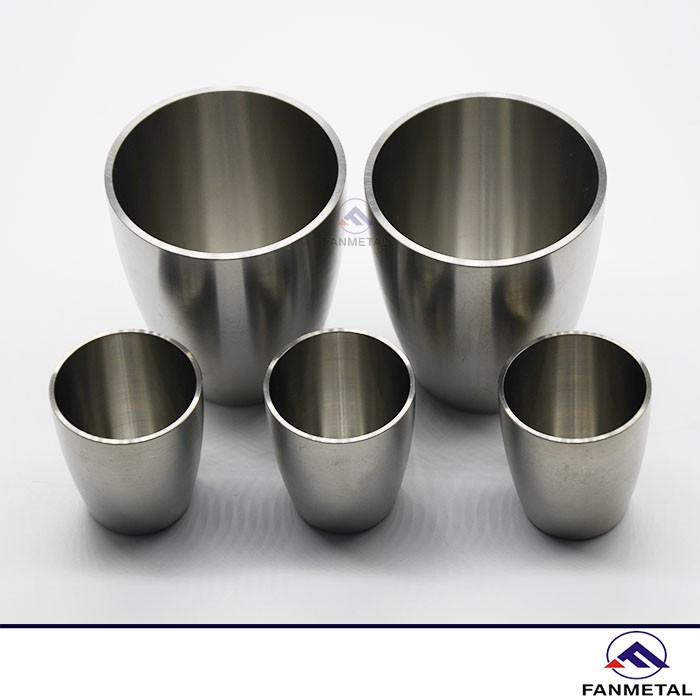

Estruturas comuns para fontes de evaporação incluem serpentinas espirais (adequadas para materiais filamentosos), bandejas em formato de barco (adequadas para materiais em pó ou granulados) e cadinhos cônicos (adequados para materiais orgânicos ou corrosivos). Entre estes, os barcos de tungstênio e os barcos de molibdênio são os mais utilizados. Como fornecedor especializado de produtos de metais não{4}}ferrosos, a FANMETAL não apenas fornece esses componentes personalizados de fontes de evaporação, mas também possui mais de duas décadas de experiência na fabricação e exportação de produtos de metais preciosos (como fios de platina-irídio, eletrodos ou materiais alvo). Se você tiver alguma dúvida sobre os detalhes deste produto ou dúvidas sobre preços, não hesite em entrar em contato conosco em admin@fanmetalloy.com. Aguardamos sua mensagem.
