1. Significado
A EDM é um método de processamento que utiliza eletricidade e energia térmica que foi estudado na década de 1940 e gradualmente aplicado à produção. EDM refere-se ao método de processamento da peça através do efeito de erosão elétrica da descarga de pulso entre o eletrodo da ferramenta e o eletrodo da peça em um determinado meio.
A diferença entre EDM e corte geral é que a ferramenta e a peça não estão em contato durante o processo de usinagem, mas contam com a descarga de faísca pulsada contínua entre a ferramenta e a peça, e usam a alta temperatura local e instantânea durante a descarga para corroer gradualmente o material metálico. Remova.
2. Princípio de funcionamento
O princípio da EDM é baseado no fenômeno de eletrocorrosão durante a descarga de faísca pulsada entre a ferramenta e a peça de trabalho (eletrodos positivos e negativos) para remover o excesso de metal e atingir os requisitos de processamento predeterminados para o tamanho, forma e qualidade da superfície da peça de trabalho. .
Os eletrodos da peça e da ferramenta são conectados respectivamente a dois eletrodos com polaridades diferentes da fonte de alimentação de pulso. Os eletrodos de ferramentas são geralmente feitos de materiais resistentes à eletrocorrosão, com boa condutividade, alto ponto de fusão e fácil processamento, como cobre, grafite, liga de cobre-tungstênio e molibdênio. Durante o processo de usinagem, o eletrodo da ferramenta também apresenta perda, mas é menor que a quantidade de erosão do metal da peça, e até quase nenhuma perda. Como meio de descarga, o fluido de trabalho também desempenha a função de resfriamento e remoção de cavacos durante o processo de usinagem. Os fluidos de trabalho comumente usados são meios com baixa viscosidade, alto ponto de fulgor e desempenho estável, como querosene, água deionizada e emulsão.
Quando a tensão de pulso é aplicada entre os dois eletrodos, quando uma folga adequada é mantida entre a peça de trabalho e os eletrodos, o meio fluido de trabalho entre a peça de trabalho e os eletrodos da ferramenta será quebrado para formar um canal de descarga. A alta temperatura instantânea é gerada no canal de descarga, que derrete ou mesmo vaporiza o material da superfície da peça, e também vaporiza o meio fluido de trabalho. Após o término da descarga de pulso, após um período de tempo, o fluido de trabalho é restaurado ao isolamento. A tensão de pulso é aplicada repetidamente à peça de trabalho e ao eletrodo da ferramenta, e o processo acima é repetido continuamente, e o material da peça é gradualmente desgastado.
3. Vantagens
O EDM pode processar qualquer material condutor e é muito adequado para processar peças de baixa rigidez, microusinagem e peças de superfície complexas. Além disso, sob a mesma rugosidade superficial, a lubricidade superficial e a resistência ao desgaste são melhores do que a usinagem, especialmente adequada para a fabricação de moldes.
4. Precauções
A fonte de alimentação pulsada deve ser usada durante o processamento e a descarga da faísca deve ser realizada em meio líquido isolante. Obviamente, uma certa folga de descarga deve sempre ser mantida entre o eletrodo da ferramenta e a superfície da peça a ser processada. Se a folga for muito grande ou muito pequena, isso afetará a usinagem normal da descarga de faísca.

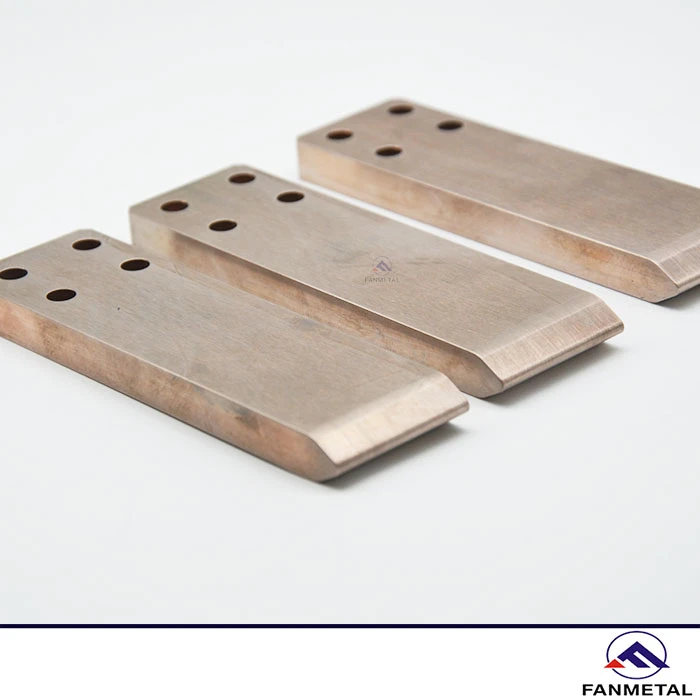

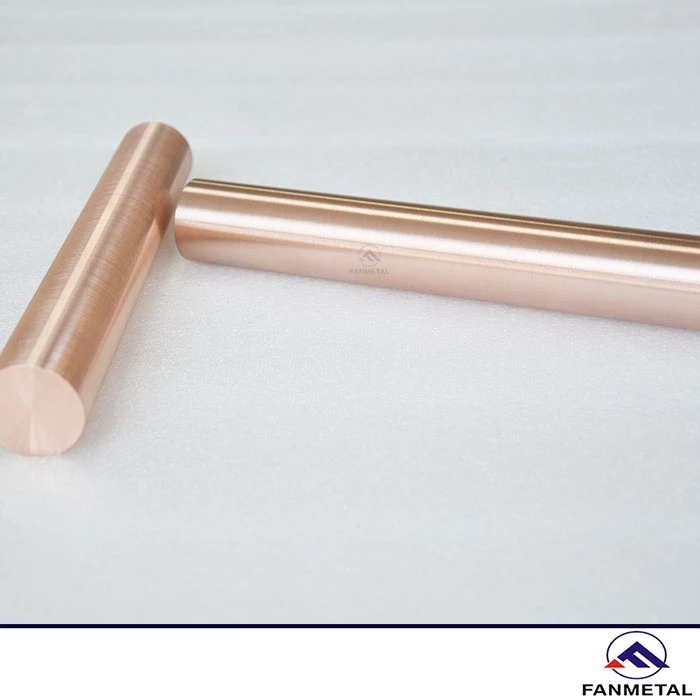

Nossa empresa pode fornecer vários produtos de eletrodo para ferramentas EDM, como eletrodo rotativo de cobre de tungstênio,Placa de eletrodo de cobre de tungstênioeEletrodo de cobre molibdênio. Se necessário, entre em contato conosco por e-mail.
