Por que o tungstênio é usado em tubos de raios X?

Como um componente essencial em imagens médicas, testes industriais não{0}}destrutivos, pesquisas e análises científicas, o desempenho dos tubos de raios X-determina diretamente a qualidade da imagem, a estabilidade de funcionamento e a vida útil do equipamento. A seleção dos materiais do núcleo é um elo fundamental no projeto e na fabricação de tubos de-raios X. Entre os muitos materiais metálicos que podem ser usados ​​nos componentes principais dos tubos-de raios X,tungstêniotornou-se a primeira escolha dos principais fabricantes em todo o mundo devido às suas propriedades físicas e químicas únicas. Como uma empresa profundamente envolvida em produtos de tungstênio há mais de 10 anos,FANMETALOs técnicos da empresa combinaram suas experiências para analisar a lógica por trás do uso de tungstênio em tubos-de raios X.

Os principais requisitos para um tubo-de raios X

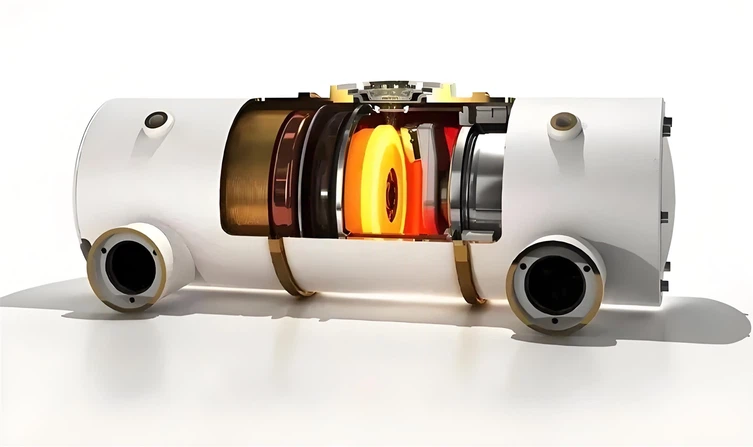

O processo de funcionamento do tubo de raios X-é: o filamento do cátodo aquece e emite elétrons térmicos, que aceleram sob a ação de um campo elétrico de alta-tensão e atingem o alvo do ânodo em velocidade extremamente alta, gerando raios X-por meio de radiação conjugada e radiação característica. Neste processo, o alvo do ânodo e o filamento do cátodo precisam suportar condições extremas de trabalho, portanto, requisitos rigorosos são apresentados para o material:

• Resistência a altas temperaturas: quando os elétrons atingem o ânodo, mais de 99% da energia será convertida em energia térmica, a temperatura instantânea da superfície alvo pode exceder 2.000 graus e a temperatura operacional de longo- prazo precisa ser mantida acima de 1.000 graus.
• Número atômico alto: quanto maior o número atômico, maior a probabilidade de os elétrons colidirem com os núcleos, maior o rendimento dos raios X-e mais curta e mais forte a penetração dos raios X-gerados, que podem atender às necessidades de diferentes cenários (como inspeção industrial de peças espessas, tomografia computadorizada médica).
• Boa condutividade térmica: é necessário exportar rapidamente uma grande quantidade de calor gerado pela superfície alvo, reduzir o acúmulo de temperatura local, prolongar a vida útil dos componentes e evitar rachaduras devido ao estresse térmico.
• Propriedades físicas e químicas estáveis: em ambientes de alto vácuo e campos elétricos fortes, ele precisa ter excelentes propriedades anti-de oxidação e pulverização catódica e não reagir com outros componentes no tubo para garantir uma operação estável-de longo prazo do tubo de raios X-.
• Desempenho de processamento adaptável e economia-: ele precisa ser capaz de criar formatos complexos (como discos anódicos giratórios, filamentos espirais) por meio de usinagem de precisão, levando em consideração os custos de produção, adequados para aplicações em-grande escala.

Tubo de raios X de alvo de tungstênioComparado com outros materiais metálicos

Atualmente, os materiais que podem ser aplicados aos componentes principais dos tubos de raios X- são divididos principalmente em duas categorias: uma são os materiais metálicos usados ​​para alvos anódicos e filamentos catódicos, incluindo cobre, molibdênio, rênio, tântalo, ouro, etc., e algumas ligas; Outra categoria é o material utilizado nas janelas de saída-de raios X, com berílio (janela de berílio) sendo o material de núcleo mais comumente usado. Os dois trabalham juntos para dar suporte à operação normal do tubo-de raios X.

Função do alvo de tungstênio no tubo de raios X

• Geração eficiente de raios: realize os elétrons térmicos de alta{0}}velocidade emitidos pelo filamento catódico e gere raios X-com eficiência por meio da radiação conjugada (desaceleração de elétrons para liberar energia) e radiação característica (transição de elétrons na camada interna dos átomos de tungstênio), que é o pré-requisito principal para que os tubos de raios X-alcançem funções de imagem e detecção. Oalvo de raio x de tungstênioque produzimos podem melhorar o rendimento-de raios X em mais de 15% em comparação com alvos comuns, otimizando a estrutura de grãos, garantindo imagens nítidas e detecção precisa.
• Suportar temperaturas extremamente altas: mais de 99% da energia é convertida em energia térmica quando o elétron atinge o alvo, e a temperatura instantânea da superfície do alvo pode atingir mais de 2.000 graus, e o alvo de tungstênio pode suportar de forma estável o impacto de temperaturas extremamente altas com um alto ponto de fusão de 3.410 graus, evitar derretimento, deformação ou volatilização, evitar que o tubo de raios X- pare devido a danos ao alvo e fornecer uma garantia para o operação contínua-de longo prazo do equipamento.
• Controle de qualidade-de raios X: o tungstênio tem um número atômico de até 74, que pode controlar o comprimento de onda e a intensidade dos raios-X através de sua própria estrutura atômica - ele pode não apenas gerar raios X-de espectro contínuo (adequados para detectar objetos de diferentes densidades e espessuras), mas também emitir raios X característicos-de alta-intensidade (adequados para detecção de alta-precisão cenários), reduzindo ao mesmo tempo perdas desnecessárias de raios, levando em consideração a qualidade da imagem e a segurança da radiação.
• Estabilidade do equipamento de suporte: Os alvos de tungstênio têm propriedades químicas estáveis ​​em ambientes de alto vácuo e campos elétricos fortes, e não são fáceis de oxidar ou crepitar, o que pode evitar que as partículas alvo caiam e poluam o ambiente no tubo (como danificar a janela de berílio e afetar o nível de vácuo).

Como tornar o tungstênio mais adequado para tubos-de raios X

1. No processo de triagem de matérias-primas, selecionamos apenas concentrado de tungstênio virgem com pureza maior ou igual a 99,95% e controlamos o teor de impurezas no tungstênio abaixo de 0,005% por meio de vários processos de remoção de impurezas para evitar que impurezas afetem a resistência a altas temperaturas e a estabilidade do tungstênio.
2. No desenvolvimento de processos, otimizamos nosso processamento exclusivo para componentes de-tubos de raios X. Para alvos anódicos de tungstênio, usamos o "processo de moldagem de alvo composto" para combinar tungstênio com molibdênio, utilizando a resistência a altas temperaturas e o número atômico do tungstênio, e a condutividade térmica do molibdênio, para reduzir a temperatura da superfície alvo. Parafilamentos catódicos, melhoramos os processos de trefilação e recozimento para aumentar a tenacidade e a resistência a altas-temperaturas, evitando o desgaste.
3. Estamos equipados com microscópios metalográficos, testadores de dureza, testadores de desempenho em altas-temperaturas e outros equipamentos para testar rigorosamente produtos de tungstênio de diversas dimensões para garantir que o desempenho do produto atenda ao padrão. Atualmente, a taxa de aprovação de produtos de tungstênio para tubos de raios X- é de 99,98%, o que é amplamente reconhecido pelos clientes.
4. Por exemplo, o alvo de liga de tungstênio e rênio que desenvolvemos combina o desempenho de custo do tungstênio e a estabilidade em altas temperaturas do rênio, adaptando-se às necessidades de tubos de raios X de alta-potência e longa-vida útil-, e foi aplicado a equipamentos especiais de inspeção-de raios X no campo aeroespacial.

Resumo e Reflexão

Embora o custo orçamentário de todo o produto seja alto com o atual aumento no preço das matérias-primas de tungstênio, o tungstênio ainda é o único material metálico que pode atender totalmente aos rigorosos requisitos dos tubos de-raios X.
--Seu ponto de fusão extremamente alto resolve o problema de perda de componentes sob condições de temperatura extremamente alta dos tubos de raios X-, o alto número atômico atende aos requisitos de emissão de raios X de todo o cenário, o bom desempenho abrangente equilibra a eficiência e a vida útil do equipamento, e o desempenho de processamento razoável e o desempenho de custo apoiam o desenvolvimento em grande escala da indústria

Por mais de dez anos, a FANMETAL continuou a se concentrar na pesquisa, no desenvolvimento e na produção de produtos de metais não-ferrosos, especialmente desde o processamento de produtos básicos de tungstênio até o fornecimento de-soluções personalizadas de alta qualidade. Se você tiver alguma dúvida sobre os detalhes deste produto ou dúvidas sobre preços, não hesite em entrar em contato conosco em admin@fanmetalloy.com. Aguardamos sua mensagem.
